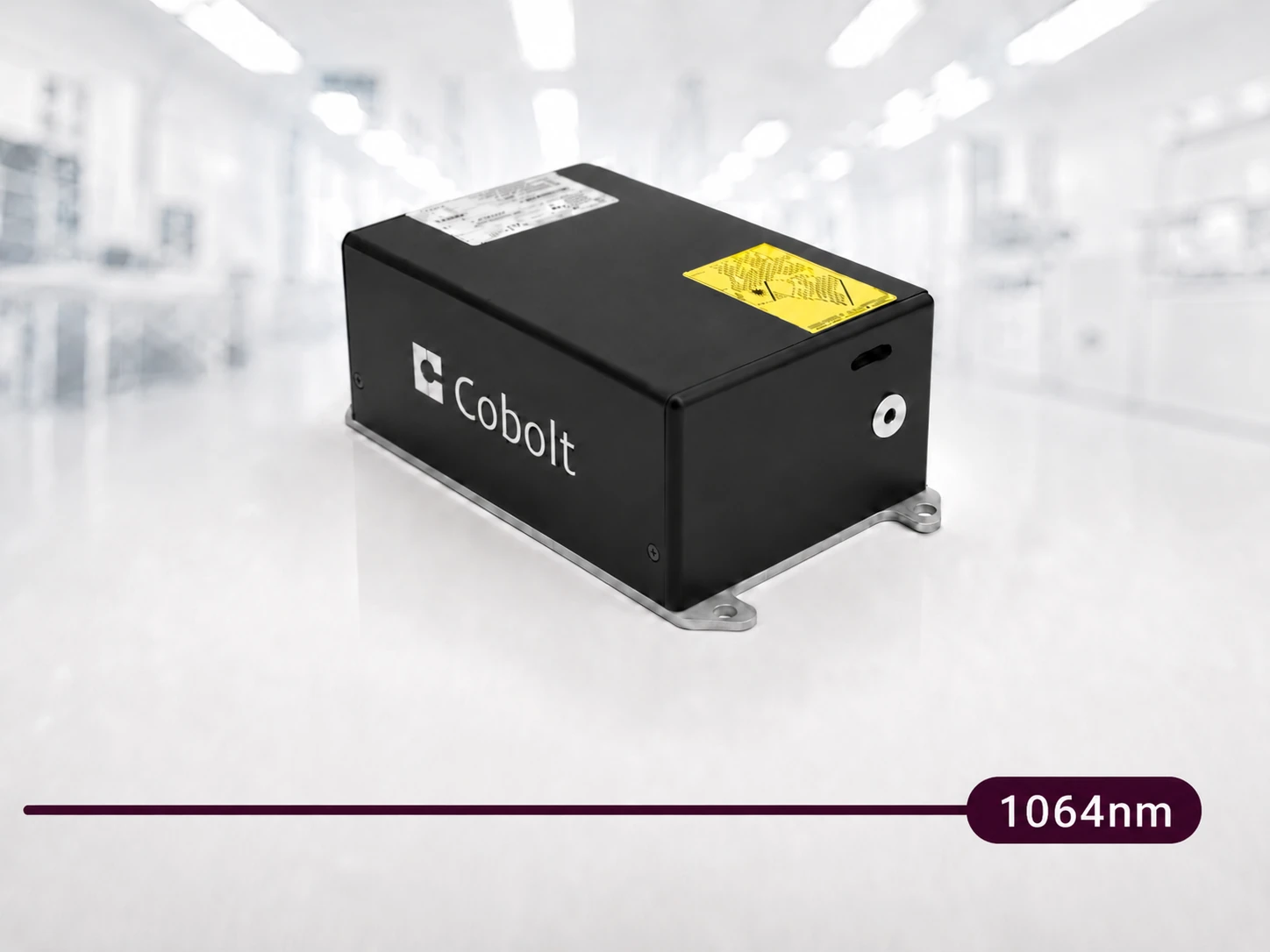

1064nmレーザーは、Nd:YVO₄（イットリウムバナデート）結晶から生成されます。安定した発振と高い信頼性を兼ね備えているため、産業・研究を問わず幅広い用途で採用されています。Cobolt社独自の共振器設計により、コンパクトな筐体でありながら、最大3Wの高出力・狭帯域CWレーザーを実現しています。
半導体レーザーもございます。(06シリーズ)
製品の特徴
- 優れた光学的安定性と長い可干渉距離
- 良好なビーム品質 (M2<1.1)
- 独自のHTCure技術による超堅牢な密閉パッケージがもたらす高信頼性
- 24ヶ月保証
- PCからの簡単制御
Coboltの1064nmレーザーを用いた論文
その他の論文要約はCobolt論文検索ページをご覧ください。
1064nmレーザーのシリーズ
04シリーズ
初期からある全て固体レーザーのシリーズとなり、ファイバーピグテイル及びAOM付モデルもございます。
1064nmレーザーの最大出力は400mWとなります。商品名はRumbaです。
仕様はこちらになります。
05シリーズ
強励起が必要なレーザー波長を発生させるため、最も大きな筐体サイズとなります。
04シリーズよりも高い出力で発振可能の他、320nmや355nmレーザー光など、他のシリーズでは得られない波長を発振することができます。05シリーズ 1064nmレーザーの最大出力は3000mWとなります。商品名はRumbaです。
仕様はこちらになります。
06シリーズ
近年登場した最も小型なシリーズです。主に150 MHzまでの変調可能な半導体レーザーとなりますが、532nm, 553nm, 561nm のkHzレベルの変調可能な固体レーザーもございます。また、ファイバーピグテイルオプションをお選びいただけます。
06シリーズの1064nmレーザーは最大出力は200mWとなります。
仕様はこちらになります。
08シリーズ
半導体レーザーを狭帯域化させたモデルと数種類の固体レーザーになります。オプションでファイバーピグテイルとアイソレーターをお選びいただけます。
08シリーズ 1064nmレーザーの最大出力は400mWとなります。
仕様はこちらになります。
製品仕様
| 仕様 | 1064nmレーザー Rumba | |
|---|---|---|
| 04シリーズ | 05シリーズ | |
| 出力 | 400 mW | 500, 1000, 2000, 3000 mW |
| ビーム横モード | TEM00 M2 < 1.1 | TEM00 M2 < 1.1 |
| ビーム径 | 700 μm ±50 μm | 700 μm ±50 μm |
| ビームシンメトリー | > 0.95:1 | > 0.95:1 |
| スペクトル幅 | < 1 MHz | < 500 kHz |
| ノイズ（pk-pk） 20Hz〜20MHz | < 2 % (典型値:<1.5 %) | < 2 % |
| ノイズ（rms） 20Hz〜20MHz | < 0.25 % (典型値:<0.15 %) | < 0.2 % |
| 長時間安定度（±2℃, 8時間） | < 2％ | < 2％ |
| 拡がり角 | < 1.2 mrad (全角) | < 1.1 mrad (全角) |
| 波長安定性（±2℃, 8時間） | <1 pm | <1 pm |
| 消光比 | > 100 : 1（垂直） | > 100 : 1（垂直） |
| 保証期間 | 24ヶ月 | 24ヶ月 |
| 通信 | RS-232または USB | RS-232または USB |
| レーザーヘッドサイズ | 125 × 70 × 45 ㎜ | 102× 60 × 40 ㎜ |
| コントローラーサイズ | 190 ｘ 72 ｘ 28 ㎜ | 190 ｘ 72 ｘ 28 ㎜ |
※ファイバーピグテイルタイプの仕様は下記の04シリーズデータシートにございます。
０４・０５シリーズ データシートダウンロード
06シリーズ(高速変調タイプ)
| 仕様 | 1064nmレーザー |
|---|---|
| 波長公差 | 1064±10 nm |
| 出力 | 200 mW |
| 広がり角(全角) | < 3.0 mrad |
| ビーム横モード | TEM00 M2 < 1.4 |
| ビーム径 | 700 μm ±100 μm |
| ビームシンメトリー | > 0.90:1 |
| スペクトル幅 | < 2 nm |
| 光ノイズ（rms） 250Hz〜2MHz | < 0.5 % |
| 長時間安定度（8時間） | < 2％ |
| 消光比 | > 100 : 1 垂直 |
| デジタルパワーモジュレーション | 変調周波数：DC-10 MHz 消光比> 10 000 000 : 1 (>70dB) |
| アナログパワーモジュレーション | 変調周波数：DC-10 Hz 消光比> 10 000 000 : 1 (>70dB) |
| デジタルカレントモジュレーション | 変調周波数：150 MHz (3dB Bandwidth) 消光比> 10 000 000 : 1 (>70dB) |
| アナログカレントモジュレーション | 変調周波数：>300 kHz 消光比> 10 000 000 : 1 (>70dB) |
| 最大ベースプレート温度 | 50℃ |
| 通信 | RS-232又はUSB |
| レーザヘッドサイズ | 100 × 40 × 40 ㎜ |
| キーボックスサイズ | 82 ｘ 56.6 ｘ 32 ㎜ |
| 保証期間 | 24ヶ月または5,000時間どちらか早い方 |
０６シリーズ データシートダウンロード
08シリーズ
| 仕様 | 1064nmレーザー |
|---|---|
| 中心波長 | 1064.2±0.6 |
| 出力 | 400 mW |
| 横モード | TEM00 M2 < 1.1 |
| ビーム径 | 700 μm ±70 μm |
| ビーム対称性 | > 0.95:1 |
| スペクトル幅 | < 1 MHz |
| ノイズ（rms） 250Hz〜2MHz | < 0.25 % |
| 長時間安定度（ 8時間） | < 2.0 ％ |
| 拡がり角 | <1.4 mrad |
| 消光比 | > 100 : 1（垂直） |
| 通信 | RS-232又はUSB |
| レーザーヘッドサイズ | 120 x 40 x 40 mm |
| キーボックスサイズ | 82 x 57 x 32 mm |
※ファイバーピグテイルタイプの仕様は下記の08シリーズデータシートをご覧ください。
０８シリーズ データシートダウンロード
