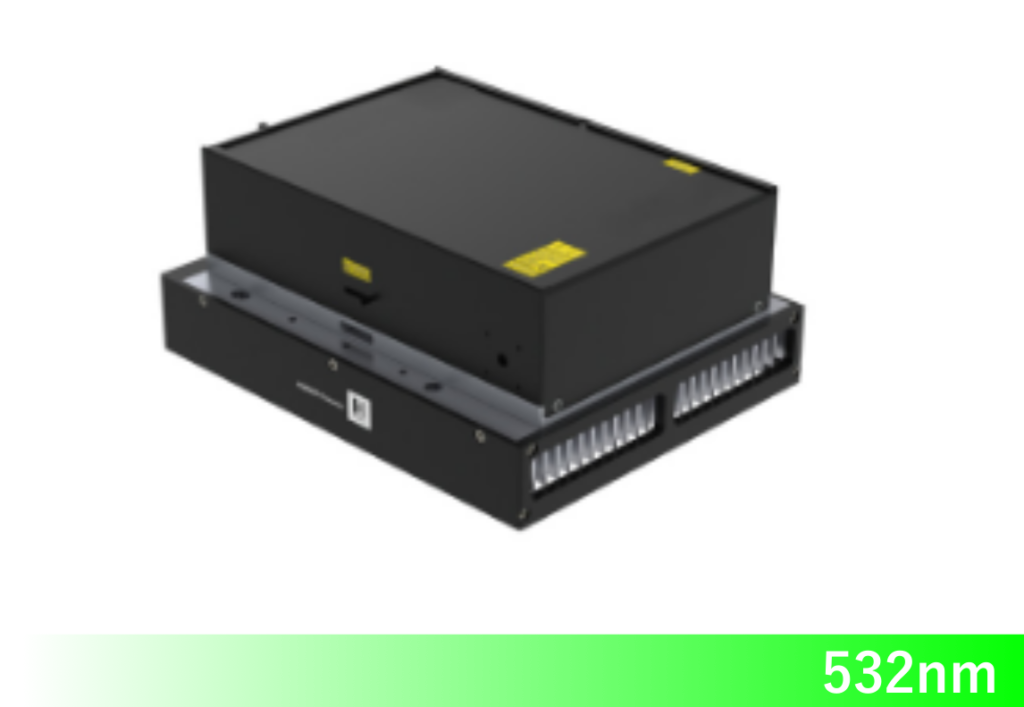

532nmCWレーザーは、Nd:YVO4結晶によって生成される1064nmの基本波を非線形結晶で波長変換することによって得られるコヒーレント光源です。この波長は比較的容易に発振可能であるため、さまざまな用途で幅広く利用されています。Cobolt社の高性能共振器設計により、小型ながら最大1.8Wまでの狭線幅CW出力を安定して提供できます。用途や出力に応じて、以下のような筐体サイズごとのラインナップが用意されています。全てシングル縦モードになります。
製品の特徴
- 優れた光学的安定性と長い可干渉距離
- 良好なビーム品質 (M2<1.1)
- 独自のHTCure技術による超堅牢な密閉パッケージがもたらす高信頼性
- 24ヶ月保証
- PCからの簡単制御
Coboltの532nmレーザーを用いた論文
- 水性塗料の開放時間と膜形成の定量化におけるレーザースペックルイメージングの活用
- 高解像度・高感度振動イメージングのためのオーバートーンフォトサーマル顕微鏡
- 3D拡張現実用メガネのための導波路ホログラフィー
その他の論文要約はCobolt論文検索ページをご覧ください。
532nmレーザーのシリーズ
04シリーズ
初期からある全て固体レーザーのシリーズとなり、ファイバーピグテイル及びAOM付モデルもございます。
532nmレーザーの最大出力は400mWとなります。商品名はSambaです。
仕様はこちらになります。
05シリーズ
強励起が必要なレーザー波長を発生させるため、最も大きな筐体サイズとなります。
04シリーズよりも高い出力で発振可能の他、320nmや355nmレーザー光など、他のシリーズでは得られない波長を発振することができます。05シリーズ 532nmレーザーの最大出力は1800mWとなります。商品名はSambaです。
仕様はこちらになります。
06シリーズ
近年登場した最も小型なシリーズです。主に150 MHzまでの変調可能な半導体レーザーとなりますが、532nm, 553nm, 561nm のkHzレベルの変調可能な固体レーザーもございます。また、ファイバーピグテイルオプションをお選びいただけます。
06シリーズの532nmレーザーは最大出力は400mWとなります。
仕様はこちらになります。
08シリーズ
半導体レーザーを狭帯域化させたモデルと数種類の固体レーザーになります。オプションでファイバーピグテイルとアイソレーターをお選びいただけます。
08シリーズ 532nmレーザーの最大出力は400mWとなります。
仕様はこちらになります。
製品仕様
| 仕様 | 532nmレーザー Samba | |
|---|---|---|
| 04シリーズ | 05シリーズ | |
| 中心波長 | 532.1±0.3 nm | 532.1±0.5 nm |
| 出力 | 50, 100, 150, 200, 300, 400 mW | 500, 1000, 1500, 1800 mW |
| ビーム横モード | TEM00 M2 < 1.1 | TEM00 M2 < 1.1 |
| ビーム径 | 700 μm ±50 μm | 700 μm ±50 μm |
| ビームシンメトリー | > 0.95:1 | > 0.95:1 |
| スペクトル幅 | < 1 MHz | < 500 kHz |
| ノイズ（pk-pk） 20Hz〜20MHz | < 2 % (典型値:<1.5 %) | < 2 % |
| ノイズ（rms） 20Hz〜20MHz | < 0.25 % (典型値:<0.15 %) | < 0.2 % |
| 長時間安定度（±2℃, 8時間） | < 2％ | < 2％ |
| 拡がり角 | < 1.2 mrad (全角) | < 1.1 mrad (全角) |
| 波長安定性（±2℃, 8時間） | <1 pm | <1 pm |
| 消光比 | > 100 : 1（垂直） | > 100 : 1（垂直） |
| 保証期間 | 24ヶ月 | 24ヶ月 |
| 通信 | RS-232または USB | RS-232または USB |
| レーザーヘッドサイズ | 125 × 70 × 45 ㎜ | 102× 60 × 40 ㎜ |
| コントローラーサイズ | 190 ｘ 72 ｘ 28 ㎜ | 190 ｘ 72 ｘ 28 ㎜ |
※ファイバーピグテイルタイプの仕様は下記の04シリーズデータシートにございます。
０４・０５シリーズ データシートダウンロード
06シリーズ(高速変調タイプ)
| 仕様 | 532nmレーザー |
|---|---|
| 波長公差 | 532.1±0.3 nm |
| 出力 | 25, 50, 100, 200, 400 mW |
| 広がり角 | < 1.2 mrad |
| ビーム横モード | TEM00 M2 < 1.1 |
| ビーム径 | 700 μm ±70 μm |
| ビームシンメトリー | > 0.95:1 |
| スペクトル幅 | < 1 MHz |
| 光ノイズ（rms） 250Hz〜2MHz | < 0.3 % |
| 長時間安定度（8時間） | < 2.0 ％ |
| 消光比 | > 100 : 1 垂直 |
| デジタルパワーモジュレーション | 変調周波数：DC-1 kHz 消光比> 10 000 000 : 1 (>70dB) |
| アナログパワーモジュレーション | 変調周波数：DC-1 kHz 消光比> 10 000 000 : 1 (>70dB) |
| デジタルカレントモジュレーション | 変調周波数：10 kHz |
| アナログカレントモジュレーション | 変調周波数：10 kHz 消光比> 10 000 000 : 1 (>70dB) |
| 通信 | RS-232又はUSB |
| レーザヘッドサイズ | 100 × 40 × 40 ㎜ |
| コントローラサイズ | 82 ｘ 56.6 ｘ 32 ㎜ |
| 保証期間 | 24ヶ月 |
０６シリーズ データシートダウンロード
08シリーズ
| 仕様 | 532nmレーザー |
|---|---|
| 08シリーズ | |
| 出力 | 25, 50, 100, 200, 400 mW |
| 横モード | TEM00 M2 < 1.1 |
| ビーム径 | 700 μm ±70 μm |
| ビーム対称性 | > 0.95:1 |
| スペクトル幅 | < 1 MHz |
| ノイズ（rms） 20Hz〜2MHz | < 0.25 % (典型値 <0.15 %) |
| 長時間安定度（ 8時間） | < 2.0 ％ |
| 拡がり角 | <1.2 mrad |
| 消光比 | > 100 : 1（垂直） |
| 通信 | RS-232又はUSB |
| レーザーヘッドサイズ | 100 x 40 x 40 mm |
| コントローラーサイズ | 60 x 85 x 35 mm |
※ファイバーピグテイルタイプの仕様は下記の08シリーズデータシートをご覧ください。
０８シリーズ データシートダウンロード
総合カタログダウンロード
Coboltとは
Cobolt（コボルト）はスウェーデン発の高安定 CW レーザーメーカーで、共振器内部の光学素子とマウントの熱膨張係数を最適化することで高温接着を可能にする HTCure® 技術を採用しています。この独自の封止構造により、優れた耐振動性・耐衝撃性・長期安定性を実現しています。
また Cobolt の固体レーザーはシングル縦モード発振、低ノイズ、高ビーム品質（M²≈1.1）を備え、ラマン分光、蛍光顕微鏡、ホログラフィー、干渉計測など幅広い用途で利用されています。
さらに工場出荷前には厳格なエージング試験と品質評価が行われており、研究機関から産業用途まで高い信頼性が認められています。
