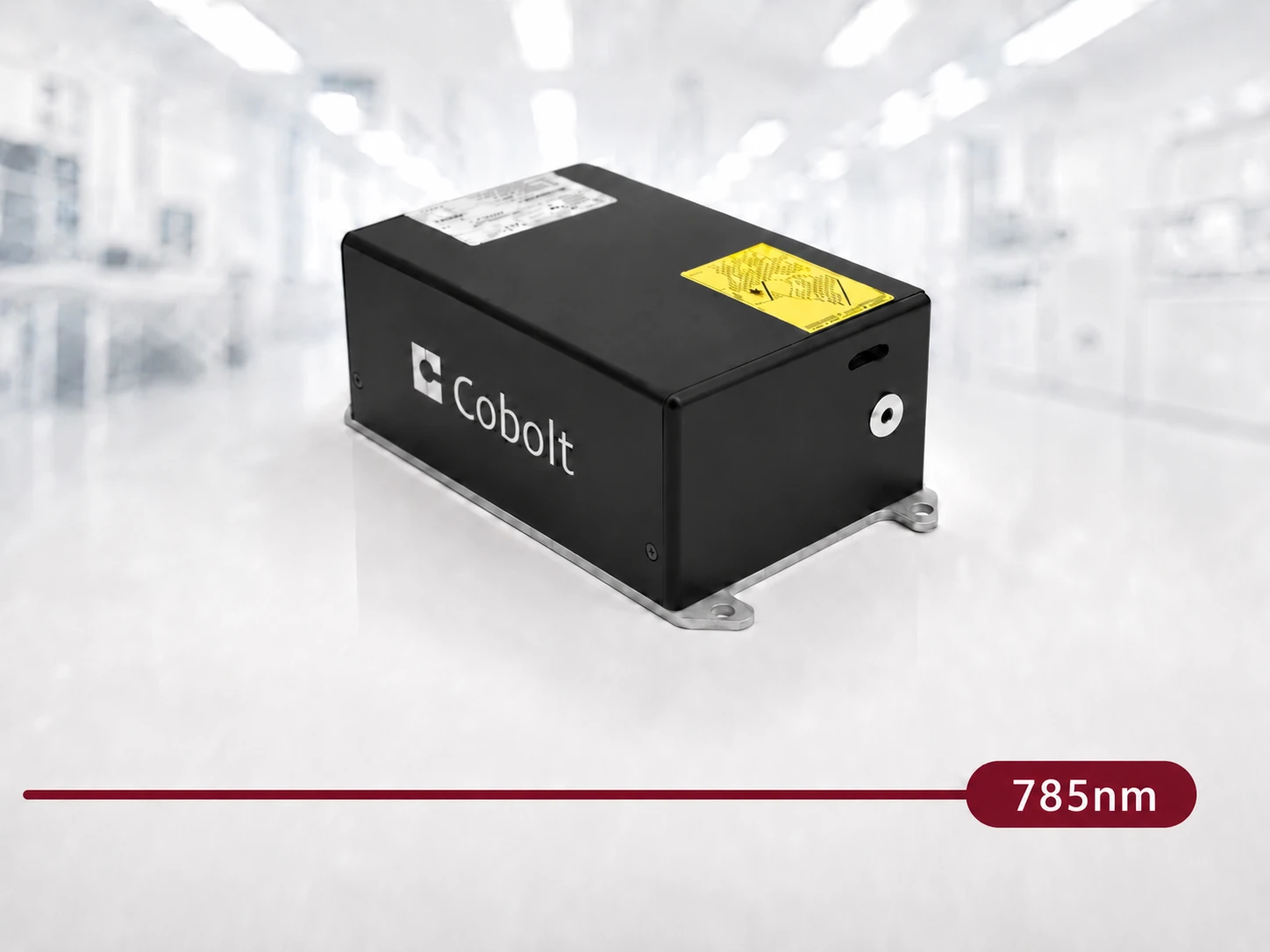

Coboltの785nmレーザーは、下記の3種類に分かれます。
・固体レーザー (出力500mW)
・狭帯域半導体レーザー (最大出力500ｍW)
・半導体レーザー (出力120mW)
それぞれCobolt社独自のHTCURE技術（筐体内光学部品の硬化・固定技術）により、接合部の強度を高め、機械的収縮による影響を抑制します。これにより、高い耐衝撃性と耐湿性を実現し、長期間にわたる安定した性能と高い信頼性を維持します。
製品の特徴
- 優れた光学的安定性
- 良好なビーム品質
- 独自のHTCure技術による超堅牢な密閉パッケージがもたらす高信頼性
- 12ヶ月保証
- PCからの簡単制御
Coboltの785nmレーザーを用いた論文
その他の論文要約はCobolt論文検索ページをご覧ください。
785nmレーザーのシリーズ
05シリーズ
強励起が必要なレーザー波長を発生させるため、最も大きな筐体サイズとなります。
04シリーズよりも高い出力で発振可能の他、320nmや355nmレーザー光など、他のシリーズでは得られない波長を発振することができます。05シリーズ 785nmレーザーの最大出力は500mWとなります。商品名はDiscoです。
仕様はこちらになります。
06シリーズ
半導体レーザーの785nmとなります。オプションでファイバーピグテイルをお選びいただけます。
仕様はこちらになります。
08シリーズ
半導体レーザーのスペクトルを狭帯域化させたモデルになります。オプションでファイバーピグテイルとアイソレーターをお選びいただけます。
08シリーズ785nmレーザーの最大出力は500mWとなります。
仕様はこちらになります。
製品仕様
05シリーズ (固体レーザー)
| 仕様 | 785nmレーザー Disco |
|---|---|
| 05シリーズ | |
| 出力 | 500 mW |
| ビーム横モード | TEM00 M2 < 1.1 |
| ビーム径 | 700 μm ±50 μm |
| ビームシンメトリー | > 0.95:1 |
| スペクトル幅 | < 100 kHz |
| ノイズ（pk-pk） 20Hz〜20MHz | < 3 % |
| ノイズ（rms） 20Hz〜20MHz | < 0.3 % |
| 長時間安定度（±2℃, 8時間） | < 2％ |
| 拡がり角 | < 1.2mrad (全角) |
| 波長安定性（±2℃, 8時間） | <1 pm |
| 消光比 | > 100 : 1（垂直） |
| 保証期間 | 12ヶ月 |
| 通信 | RS-232または USB |
| レーザーヘッドサイズ | 125 × 70 × 45 ㎜ |
| コントローラーサイズ | 190 ｘ 72 ｘ 28 ㎜ |
※ファイバーピグテイルタイプの仕様は下記の04シリーズデータシートにございます。
０５シリーズ データシートダウンロード
06シリーズ(半導体レーザー)
| 仕様 | 785nmレーザー |
|---|---|
| 波長公差 | 785±5 nm |
| 出力 | 250 mW |
| 広がり角(全角) | < 2.0 mrad |
| ビーム横モード | TEM00 M2 < 1.2 |
| ビーム径 | 700 μm ±100 μm |
| ビームシンメトリー | > 0.90:1 |
| スペクトル幅 | < 2 nm |
| 光ノイズ（rms） 250Hz〜2MHz | < 0.2 % |
| 長時間安定度（8時間） | < 2％ |
| 消光比 | > 100 : 1 垂直 |
| デジタルパワーモジュレーション | 変調周波数：DC-10 MHz 消光比> 10 000 000 : 1 (>70dB) |
| アナログパワーモジュレーション | 変調周波数：DC-10 Hz 消光比> 10 000 000 : 1 (>70dB) |
| デジタルカレントモジュレーション | 変調周波数：150 MHz (3dB Bandwidth) 消光比> 10 000 000 : 1 (>70dB) |
| アナログカレントモジュレーション | 変調周波数：>300 kHz 消光比> 10 000 000 : 1 (>70dB) |
| 最大ベースプレート温度 | 50℃ |
| 通信 | RS-232又はUSB |
| レーザヘッドサイズ | 100 × 40 × 40 ㎜ |
| キーボックスサイズ | 82 ｘ 56.6 ｘ 32 ㎜ |
| 保証期間 | 24ヶ月または5,000時間どちらか早い方 |
０６シリーズ データシートダウンロード
08シリーズ(狭帯域半導体レーザー)
| 08-NLD | 08-NLD(M) | 08-NLD ESP | |
| 中心波長 | 784.8 ± 0.5 | ||
| 出力(mW) | 120 | 500 | 400 |
| 広がり角（全角, mrad） | < 2.0 | Horizontal: <15 Vertical:<3 | |
| スペクトル幅 | < 1 pm | < 70 pm | |
| 波長純度(SMSR)＠±>0.5 nm from the main peak | >40 dB | >60 dB | |
| @±>5 nm from the main peak | >80 dB | ||
| M2(TEM00) | < 1.3 | マルチモード | |
| ビーム径 | 700 μm ±100 μm | H:1.4±0.2mmV:±1.7±0.2mm | H:1.6±0.3mmV:±1.2±0.2mm |
| ビーム対称性 | > 0.90:1 | n/a | |
| 光ノイズ（rms） 250Hz〜2MHz | < 0.2 % | < 0.25 % | |
| 長時間安定度（8時間, ±3℃） | < 2 ％ | < 1 ％ | |
| 消光比 | > 100 : 1 | ||
| 消費電力(W) | < 12 | < 15 | |
| 通信 | RS-232又はUSB | ||
| 保証期間 | 12ヶ月 | 24ヶ月 | |
※ファイバーピグテイルタイプの仕様は下記の08シリーズデータシートをご覧ください。
０８シリーズ データシートダウンロード
