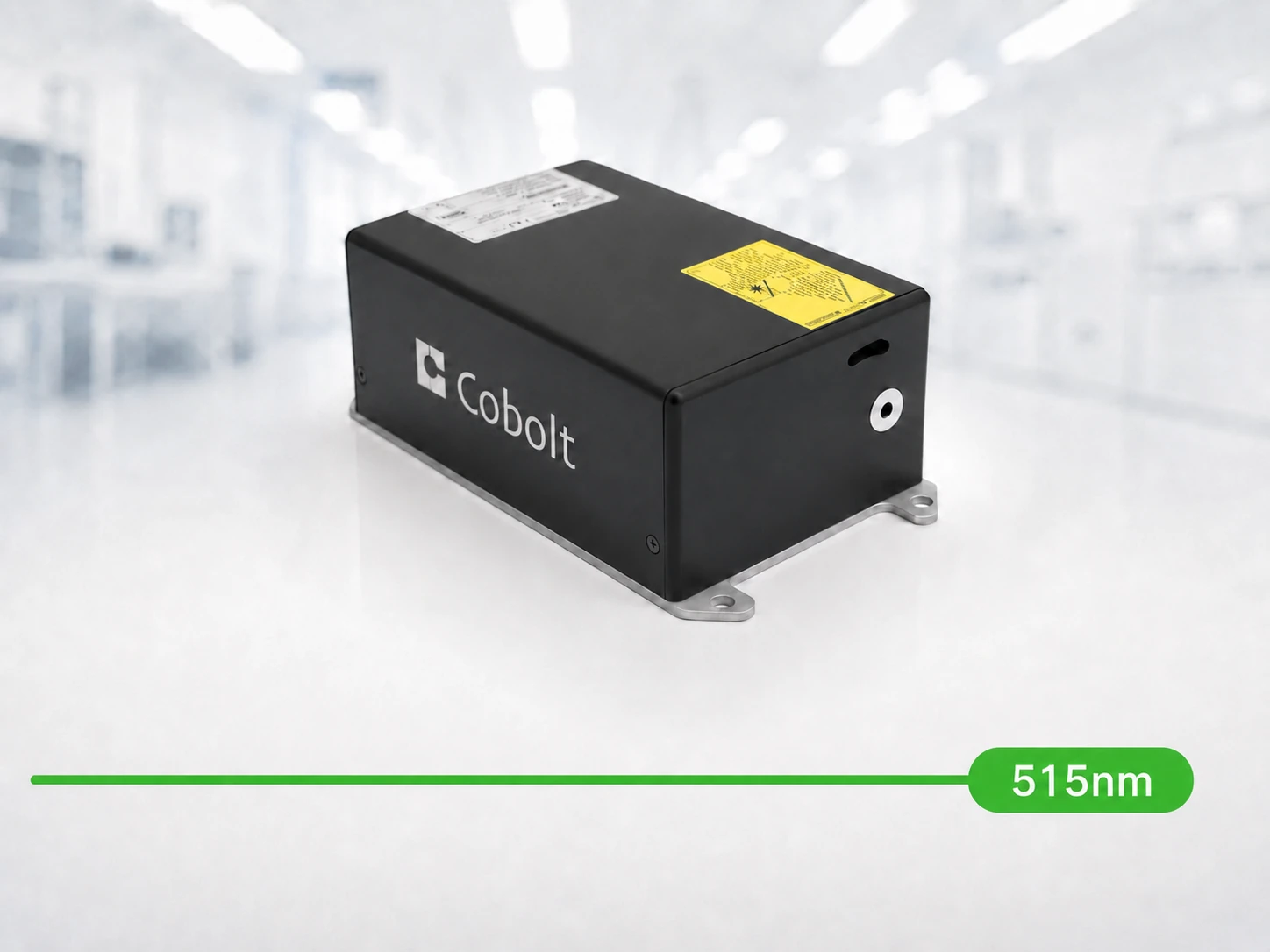

515nmレーザーは、1030nmの基本波を非線形結晶で波長変換することにより生成されるコヒーレント光です。Cobolt社のHTCURE技術（光学部品の硬化固定技術）により、接着の高耐久化と機械的な収縮を最小限に抑え、優れた耐衝撃性・耐湿性を実現しています。その結果、長期にわたる高い信頼性が確保されています。
製品の特徴
- 優れた光学的安定性と長い可干渉距離
- 良好なビーム品質 (M2<1.1)
- 独自のHTCure技術による超堅牢な密閉パッケージがもたらす高信頼性
- 24ヶ月保証
- PCからの簡単制御
Coboltの515nmレーザーを用いた論文
- 共鳴ラマン散乱を用いた薄膜CrBr₃の振動および磁気特性の研究
- 中性窒素空孔中心の軌道状態のコヒーレントな電場制御
- WS2 単層膜におけるひずみ分布の偏光分解二次高調波発生による検出
- 共結晶における合成法-結晶構造-融解特性の関係: カフェイン-クエン酸の事例
その他の論文要約はCobolt論文検索ページをご覧ください。
515nmレーザーのシリーズ
04シリーズ
初期からある全て固体レーザーのシリーズとなり、ファイバーピグテイル及びAOM付モデルもございます。
515nmレーザーの最大出力は150mWとなります。商品名はFandangoです。
仕様はこちらになります。
05シリーズ
強励起が必要なレーザー波長を発生させるため、最も大きな筐体サイズとなります。
04シリーズよりも高い出力で発振可能の他、320nmや355nmレーザー光など、他のシリーズでは得られない波長を発振することができます。05シリーズ 515nmレーザーの最大出力は300mWとなります。商品名はFandangoです。
仕様はこちらになります。
06シリーズ
近年登場した最も小型なシリーズです。主に150 MHzまでの変調可能な半導体レーザーとなりますが、532nm, 553nm, 561nm のkHzレベルの変調可能な固体レーザーもございます。また、ファイバーピグテイルオプションをお選びいただけます。
06シリーズの515nmレーザーは半導体レーザーとなり、最大出力は150mWとなります。
仕様はこちらになります。
08シリーズ
半導体レーザーを狭帯域化させたモデルと数種類の固体レーザーになります。オプションでファイバーピグテイルとアイソレーターをお選びいただけます。
08シリーズ 515nmレーザーの最大出力は50mWとなります。
仕様はこちらになります。
515nmレーザーの仕様
| Fandango | ||
|---|---|---|
| 04シリーズ | 05シリーズ | |
| 波長 | 514.4±0.3 | 514.8±0.3 |
| 出力 | 50, 100, 150 mW | 300 mW |
| ビーム横モード | TEM00 M2 < 1.1 | TEM00 M2 < 1.1 |
| ビーム径 | 700 μm ±50 μm | 700 μm ±50 μm |
| ビームシンメトリー | > 0.95:1 | > 0.90:1 |
| スペクトル幅 | < 1 MHz | < 500 kHz |
| ノイズ（pk-pk） 20Hz〜20MHz | < 2 % (典型値:<1.5 %) | < 2 % |
| ノイズ（rms） 20Hz〜20MHz | < 0.25 % (典型値:<0.15 %) | < 0.2 % |
| 長時間安定度（±2℃, 8時間） | < 2％ | < 2％ |
| 拡がり角 | < 1.2 mrad (全角) | < 1.1 mrad (全角) |
| 波長安定性（±2℃, 8時間） | <1 pm | <1 pm |
| 消光比 | > 100 : 1（垂直） | > 100 : 1（垂直） |
| 通信 | RS-232またはUSB | RS-232またはUSB |
| 保証期間 | 24ヶ月 | 12ヶ月 |
※ファイバーピグテイルタイプの仕様は下記の04シリーズデータシートにございます。
０４・０５シリーズ データシートダウンロード
06シリーズ
| MLD515 | |
|---|---|
| 波長公差 | 515±3 nm |
| 出力 | 80, 150 mW |
| 広がり角(全角) | < 1.3 mrad |
| ビーム横モード | TEM00 M2 < 1.2 |
| ビーム径 | 700 μm ±100 μm |
| ビームシンメトリー | > 0.95:1 |
| スペクトル幅 | < 1.5 nm |
| 光ノイズ（rms） 250Hz〜2MHz | < 0.2 % |
| 長時間安定度（8時間） | < 1.0 ％ |
| 消光比 | > 100 : 1 垂直 |
| デジタルパワーモジュレーション | 変調周波数：DC-1 kHz 消光比> 10 000 000 : 1 (>70dB) |
| アナログパワーモジュレーション | 変調周波数：DC-1 kHz 消光比> 10 000 000 : 1 (>70dB) |
| デジタルカレントモジュレーション | 変調周波数：10 kHz |
| アナログカレントモジュレーション | 変調周波数：10 kHz 消光比> 10 000 000 : 1 (>70dB) |
| 通信 | RS-232又はUSB |
| 保証期間 | 24ヶ月 |
０６シリーズ データシートダウンロード
06シリーズカタログ
08シリーズ
| 08-DPL515 | |
|---|---|
| 出力 | 50 mW |
| 横モード | TEM00 M2 < 1.1 |
| ビーム径 | 700 μm ±70 μm |
| ビーム対称性 | > 0.95:1 |
| スペクトル幅 | < 1 MHz |
| ノイズ（rms） 20Hz〜2MHz | < 0.25 % (典型値 <0.15 %) |
| 長時間安定度（ 8時間） | < 2.0 ％ |
| 拡がり角 | <1.2 mrad |
| 消光比 | > 100 : 1（垂直） |
| 通信 | RS-232又はUSB |
| レーザーヘッドサイズ | 100 x 40 x 40 mm |
| コントローラーサイズ | 60 x 85 x 35 mm |
※ファイバーピグテイルタイプの仕様は下記の08シリーズデータシートをご覧ください。
０８シリーズ データシートダウンロード
総合カタログダウンロード
Cobolt社製レーザーの波長と出力のグラフ
・固体レーザー：シングル縦モード
・半導体レーザー：マルチ縦モード又は狭帯域化されたスペクトルをもつ半導体レーザー
・HPLD：高出力半導体レーザー(マルチ横モード)
Coboltレーザーの発振手順
Step 1：箱からレーザーヘッドとコントローラー等を取り出す。
Step 2：ヒートシンクにレーザーヘッドを設置する。
Step 3：レーザーヘッドとコントローラーにケーブルを差し込む。
Step 4：コントローラーにAC/DCアダプターを差し込む。
Step 5：キースイッチをONにする。
